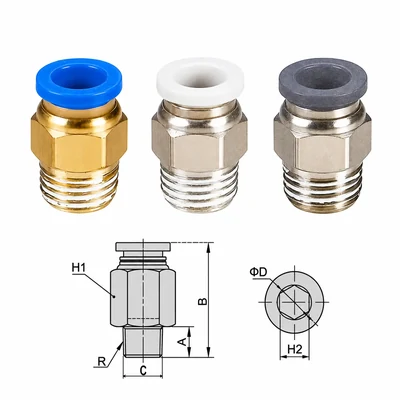

Fitting lurus berbahan kuningan dengan sambungan Slip Lock dan drat luar / male untuk instalasi pneumatik. Tersedia untuk selang dengan diameter luar 4 hingga 16 mm.
Spesifikasi
| Spesifikasi | Keterangan |
|---|---|
| Jenis produk | Fitting Lurus Pneumatik Drat Luar |
| Material | Kuningan |
| Tipe sambungan | Drat Luar / Male |
| Jenis drat | NPT |
| Sistem sambungan selang | Slip Lock |
| Jenis selang | PU, PE, dan Nylon |
| Tekanan kerja | 0–12 bar |
| Suhu penggunaan | −30 hingga 60 °C |
Panduan ukuran
D — Ukuran selang: menunjukkan diameter luar selang yang digunakan pada sambungan Slip Lock.
C — Ukuran ulir: menunjukkan bagian drat luar yang disambungkan ke port komponen.
Pilihan ukuran
| Varian | Ukuran selang (D) | Ukuran ulir (C) |
|---|---|---|
| 4 mm – M5 | Selang OD 4 mm | M5 ≈ 4,7 mm |
| 4 mm – 1/8″ | Selang OD 4 mm | 1/8″ ≈ 9,5 mm |
| 4 mm – 1/4″ | Selang OD 4 mm | 1/4″ ≈ 12,7 mm |
| 6 mm – M5 | Selang OD 6 mm | M5 ≈ 4,7 mm |
| 6 mm – 1/8″ | Selang OD 6 mm | 1/8″ ≈ 9,5 mm |
| 6 mm – 1/4″ | Selang OD 6 mm | 1/4″ ≈ 12,7 mm |
| 6 mm – 3/8″ | Selang OD 6 mm | 3/8″ ≈ 16,2 mm |
| 6 mm – 1/2″ | Selang OD 6 mm | 1/2″ ≈ 20,2 mm |
| 8 mm – 1/8″ | Selang OD 8 mm | 1/8″ ≈ 9,5 mm |
| 8 mm – 1/4″ | Selang OD 8 mm | 1/4″ ≈ 12,7 mm |
| 8 mm – 3/8″ | Selang OD 8 mm | 3/8″ ≈ 16,2 mm |
| 8 mm – 1/2″ | Selang OD 8 mm | 1/2″ ≈ 20,2 mm |
| 10 mm – 1/8″ | Selang OD 10 mm | 1/8″ ≈ 9,5 mm |
| 10 mm – 1/4″ | Selang OD 10 mm | 1/4″ ≈ 12,7 mm |
| 10 mm – 3/8″ | Selang OD 10 mm | 3/8″ ≈ 16,2 mm |
| 10 mm – 1/2″ | Selang OD 10 mm | 1/2″ ≈ 20,2 mm |
| 12 mm – 1/8″ | Selang OD 12 mm | 1/8″ ≈ 9,5 mm |
| 12 mm – 1/4″ | Selang OD 12 mm | 1/4″ ≈ 12,7 mm |
| 12 mm – 3/8″ | Selang OD 12 mm | 3/8″ ≈ 16,2 mm |
| 12 mm – 1/2″ | Selang OD 12 mm | 1/2″ ≈ 20,2 mm |
| 14 mm – 1/4″ | Selang OD 14 mm | 1/4″ ≈ 12,7 mm |
| 14 mm – 3/8″ | Selang OD 14 mm | 3/8″ ≈ 16,2 mm |
| 14 mm – 1/2″ | Selang OD 14 mm | 1/2″ ≈ 20,2 mm |
| 16 mm – 1/4″ | Selang OD 16 mm | 1/4″ ≈ 12,7 mm |
| 16 mm – 3/8″ | Selang OD 16 mm | 3/8″ ≈ 16,2 mm |
| 16 mm – 1/2″ | Selang OD 16 mm | 1/2″ ≈ 20,2 mm |
Angka dalam milimeter pada kolom C merupakan perkiraan diameter luar ulir untuk membantu identifikasi ukuran.
Catatan pemakaian
Sesuaikan ukuran fitting dengan diameter luar selang. Contohnya, selang OD 8 mm menggunakan fitting dengan sambungan selang 8 mm.
Pastikan ukuran dan jenis ulir sesuai dengan port komponen yang akan digunakan. Tekanan dan suhu penggunaan juga perlu disesuaikan dengan kemampuan selang serta komponen instalasi.
Konsultasi dan permintaan penawaran
Hubungi kami untuk konsultasi pemilihan fitting, informasi ketersediaan, dan permintaan penawaran. Kami menyediakan konsultasi teknis gratis dan melayani pengiriman ke seluruh Indonesia.
Untuk mempercepat penawaran, sertakan nama atau kode varian, jumlah kebutuhan, dan kota tujuan pengiriman.
