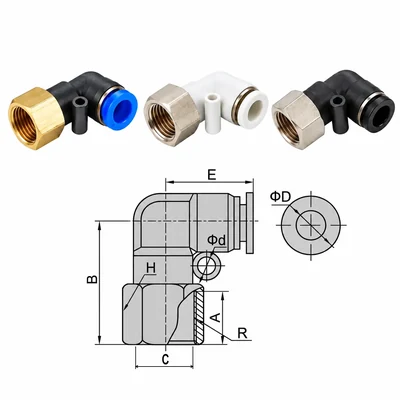

Fitting elbow berbentuk siku 90° dengan sambungan selang Slip Lock dan drat dalam / female untuk kebutuhan instalasi pneumatik. Tersedia untuk selang berdiameter luar 4 hingga 16 mm, dengan 24 varian ukuran sambungan.
Spesifikasi
| Spesifikasi | Keterangan |
|---|---|
| Jenis produk | Fitting Elbow Pneumatik Drat Dalam |
| Material | Kuningan, Besi & Stainless Steel |
| Tipe sambungan | Drat Dalam / Female |
| Jenis drat | NPT |
| Sistem sambungan selang | Slip Lock |
| Jenis selang | PU, PE, dan Nylon |
| Tekanan kerja | 0–25 bar |
| Suhu penggunaan | −30 hingga 60 °C |
Pilihan ukuran
Ukuran selang menunjukkan diameter luar selang yang digunakan. Ukuran ulir menunjukkan ukuran nominal drat dalam fitting.
| Nama / kode varian | Ukuran selang (D) | Ukuran ulir (C) |
|---|---|---|
| 04 – M5 | Selang OD 4 mm | M5 ≈ 5 mm |
| 04 – 1/8″ | Selang OD 4 mm | 1/8″ ≈ 9 mm |
| 04 – 1/4″ | Selang OD 4 mm | 1/4″ ≈ 12 mm |
| 06 – M5 | Selang OD 6 mm | M5 ≈ 5 mm |
| 06 – 1/8″ | Selang OD 6 mm | 1/8″ ≈ 9 mm |
| 06 – 1/4″ | Selang OD 6 mm | 1/4″ ≈ 12 mm |
| 06 – 3/8″ | Selang OD 6 mm | 3/8″ ≈ 15 mm |
| 06 – 1/2″ | Selang OD 6 mm | 1/2″ ≈ 19 mm |
| 08 – 1/8″ | Selang OD 8 mm | 1/8″ ≈ 9 mm |
| 08 – 1/4″ | Selang OD 8 mm | 1/4″ ≈ 12 mm |
| 08 – 3/8″ | Selang OD 8 mm | 3/8″ ≈ 15 mm |
| 08 – 1/2″ | Selang OD 8 mm | 1/2″ ≈ 19 mm |
| 10 – 1/8″ | Selang OD 10 mm | 1/8″ ≈ 9 mm |
| 10 – 1/4″ | Selang OD 10 mm | 1/4″ ≈ 12 mm |
| 10 – 3/8″ | Selang OD 10 mm | 3/8″ ≈ 15 mm |
| 10 – 1/2″ | Selang OD 10 mm | 1/2″ ≈ 19 mm |
| 12 – 1/8″ | Selang OD 12 mm | 1/8″ ≈ 9 mm |
| 12 – 1/4″ | Selang OD 12 mm | 1/4″ ≈ 12 mm |
| 12 – 3/8″ | Selang OD 12 mm | 3/8″ ≈ 15 mm |
| 12 – 1/2″ | Selang OD 12 mm | 1/2″ ≈ 19 mm |
| 14 – 3/8″ | Selang OD 14 mm | 3/8″ ≈ 15 mm |
| 14 – 1/2″ | Selang OD 14 mm | 1/2″ ≈ 19 mm |
| 16 – 3/8″ | Selang OD 16 mm | 3/8″ ≈ 15 mm |
| 16 – 1/2″ | Selang OD 16 mm | 1/2″ ≈ 19 mm |
Angka dalam milimeter pada kolom ukuran ulir merupakan perkiraan ukuran bukaan drat dalam untuk membantu identifikasi.
Pilihan material
Tersedia pilihan material kuningan, besi, dan stainless steel. Hubungi kami untuk memastikan ketersediaan material dan ukuran yang Anda butuhkan.
Panduan memilih ukuran
Sesuaikan sambungan Slip Lock dengan diameter luar selang. Contohnya, selang OD 8 mm menggunakan fitting dengan sambungan selang 8 mm.
Bagian drat dalam / female dipasangkan dengan drat luar / male yang memiliki ukuran dan jenis ulir sesuai. Pastikan tekanan dan suhu penggunaan sesuai dengan kemampuan selang serta komponen instalasi.
Konsultasi dan permintaan penawaran
Hubungi kami untuk konsultasi pemilihan fitting, informasi ketersediaan, dan permintaan penawaran. Kami menyediakan konsultasi teknis gratis dan melayani pengiriman ke seluruh Indonesia.
Untuk mempercepat penawaran, sertakan nama atau kode varian, pilihan material, jumlah kebutuhan, dan kota tujuan pengiriman.
